トークのファンクションテスト治具（FCT治具）
実装完了後のプリント基板に電源を通電し、実働に近い環境で入出力信号、通信動作、アナログ/デジタル特性を検証する「ファンクションテスト用治具」をオーダーメイドで製作いたします。
手動レバー式から量産ライン向けのエアーシリンダー式・電動アクチュエータ式まで、お客様の月産数・検査時間・作業者に合わせた最適な加圧機構とプロービングをご提案します。
設計におけるこだわり
- 高耐久・低ノイズ素材：プローブピン保持板には耐摩耗性に優れたベークライトやPOM（ジュラコン）、ガラエポ材を採用。
- 高速通信・高周波対応：CAN、LIN、Ethernet、USB等のシリアル通信検査に対応したノイズ対策配線・ツイストペア配線を実施。
- 確実なプロービング：基板の反りや実装部品の公差を考慮したフローティング機構・ガイドピン位置決め設計。
- 作業者の安全性：両手押しスイッチやエリアセンサ、誤挿入防止機構（ポカヨケ）などのインターロックを標準設計。
駆動方式別の対応ラインナップ
手動レバー方式
トグルクランプやレバーのリンク機構により、軽い力で確実な加圧とロックを実現。電源設備のみで動作し、試作評価や多品種少量生産に最適です。
エアーシリンダー方式
工場エアー駆動により、ボタン1つで均一な加圧プロービングを実行。ピン数の多い基板（50〜300点以上）でも作業者の負担なく安定したコンタクトを維持します。
電動アクチュエータ方式
ステッピングモータやサーボシリンダーにより、加圧力や下降速度・停止位置をプログラマブルに精密制御。エアー設備のないクリーンルームや研究室にも対応。
全自動インライン治具
コンベアラインと直結し、搬送・位置決め・クランプ・検査・合否排出までを無人化。PLCシーケンサーとのインターフェース連動に対応します。
ファンクションテスト用治具 製作実績例

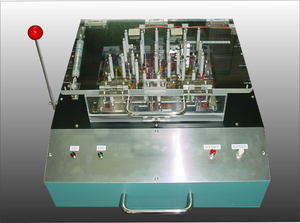

両手操作で安全にロック。交換可能なカセット治具構造にも対応。

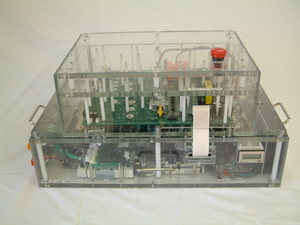

空気圧シリンダー駆動により、均一な接触圧力と作業サイクル短縮を実現。

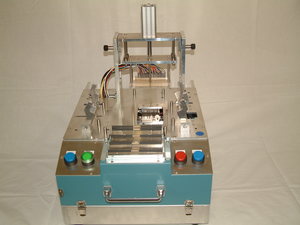

高密度多ピンコンタクト時も基板のたわみを抑えるバックアッププレート構造。

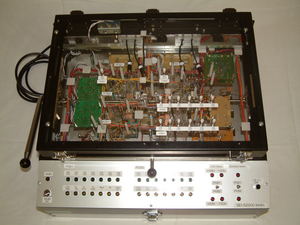

既存の計測システム・ラックマウント機器とワンタッチ接続するカスタム治具。
基本仕様・対応スペック目安
| 対象基板サイズ | 最大 450mm × 350mm（※大型基板や異形基板もご相談に応じます） |
|---|---|
| 対応プローブピッチ | 最小 0.5mmピッチ 〜 標準 2.54mmピッチ（狭ピッチコネクタ部対応） |
| 駆動方式 | 手動レバー式 / 空圧シリンダー式 / 電動アクチュエータ式 |
| 主要使用材質 | ベークライト（紙・布）、POM（ジュラコン）、ガラエポ（FR-4）、アルミニウム（A5052等）、透明アクリルカバー |
| インターフェース | MILコネクタ、D-sub、各種産業用コネクタ、中継端子台、USB/LAN等 |
| 安全機構 | 両手起動押しボタンスイッチ、カバー連動インターロックスイッチ、非常停止ボタン |
| 標準納期 | 仕様確定・データ受領後、実働 約2週間〜（特急対応時はご相談ください） |
